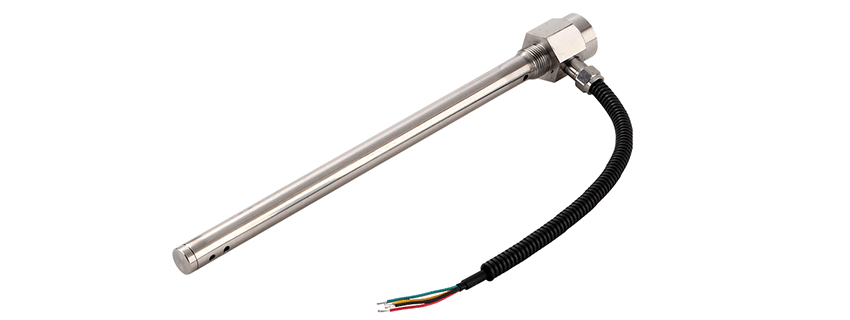

Sensor level bahan bakar kapasitif dengan sambungan kabel

Sensor level bahan bakar kapasitif dirancang untuk pemantauan level bahan bakar dengan akurasi tinggi. Sensor ini mendeteksi perubahan sifat dielektrik cairan melalui batang sensor, secara otomatis melakukan kompensasi media, dan mengubah ketinggian level cairan menjadi sinyal keluaran linier yang stabil dan berkelanjutan. Dibandingkan dengan sensor pelampung mekanis, CR606 tidak memiliki komponen elastis maupun struktur bergerak, sehingga memiliki stabilitas yang lebih tinggi setelah dipasang dan lebih cocok untuk aplikasi jangka panjang pada kendaraan maupun industri.

Jangkauan deteksi sensor adalah 80–1400 mm, dan dapat disesuaikan sesuai kedalaman tangki bahan bakar. Tersedia pilihan pemasangan dengan ulir atau flensa, sehingga cocok untuk berbagai jenis tangki bahan bakar, tangki penyimpanan, dan struktur peralatan. Perangkat ini memiliki kemampuan beroperasi pada rentang suhu yang luas serta tingkat perlindungan IP67, sehingga dapat beradaptasi dengan lingkungan seperti getaran kendaraan, lokasi proyek, kapal, dan tangki penyimpanan di luar ruangan.

Sesuai kebutuhan proyek, CR606 tersedia dalam versi keluaran digital atau analog. Keluaran digital mendukung salah satu dari RS232, RS485, CAN, atau TTL; sedangkan keluaran analog mendukung sinyal arus 4–20 mA atau sinyal tegangan 0–3,3 V, 0–5 V, dan 0–10 V. Jika diperlukan penentuan lokasi GPS, transmisi jarak jauh 4G, atau pemantauan melalui platform, perangkat ini dapat diintegrasikan dengan terminal penentuan lokasi atau perangkat transmisi data yang sesuai.

Parameter Proyek

Nomor model produk

Seri CR606

Prinsip Pengukuran

Pengukuran kapasitansi frekuensi radio

Tegangan kerja

DC 5V (4,5–9V) / DC 12V / DC 24V (9–36V)

Arus kerja

5–10 mA (kecuali produk analog 4–20 mA)

Rentang tekanan

-0,1 MPa–0,1 MPa

Cakupan pemantauan

80–1.400 mm, dapat disesuaikan

Panjang kabel

1000 mm, dapat disesuaikan

Diameter tongkat pengukur

Φ16 mm / Φ19 mm / Φ22 mm

Suhu kerja

-35°C–+75°C

Suhu penyimpanan

-40°C–+85°C

Ketahanan batang probe terhadap suhu

-50°C–+150°C

Cara pemasangan

Pemasangan ulir: M20×1,5, M27×2; pemasangan flensa dapat disesuaikan

Tingkat Perlindungan

IP67

Tingkat ketahanan ledakan

Ex ia IIC T6 Ga (tipe intrinsik aman)

Tingkat akurasi

Tingkat 1.0 (Tingkat akurasi yang sebenarnya bergantung pada panjang tongkat pengukur dan kondisi kalibrasi)

Output digital

RS232 / RS485 / CAN / TTL, pilih satu jenis output per unit

Output analog

4–20 mA; 0–3,3 V / 0–5 V / 0–10 V

Versi 4–20 mA dengan catu daya

DC 24V
